石材篇:
幕墙石材主要以天然花岗石为主。
天然花岗石是以火山岩为主,因其形成环境温度高,各种矿物晶体结合紧密,质地坚硬,而且硬度高,耐腐蚀,所以,天然花岗石适用于室内外的地面、踏步、柱面、墙面、勒脚等。
花岗岩还有很好的装饰功能,很多知名建筑都采用了花岗岩,花岗岩根据饰面处理方式不同,可分成磨光花岗岩、火烧花岗岩及机刨石等。
经过研磨抛光的花岗岩为镜面花岗岩,在现代建筑中使用,熠熠生辉,顿生富丽堂煌之感,火烧石则古朴、自然。
幕墙结构篇:

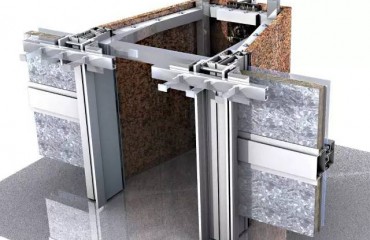

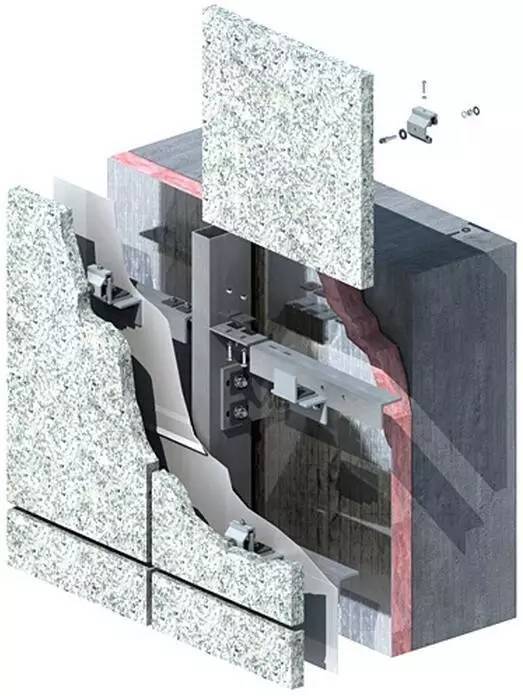

根据不同的土建结构,石材幕墙的龙骨支撑方式分为支座式、钢龙骨支撑、钢铝龙骨结合支撑和全铝龙骨,目前普遍采用的是钢龙骨支撑。
幕墙挂件篇:

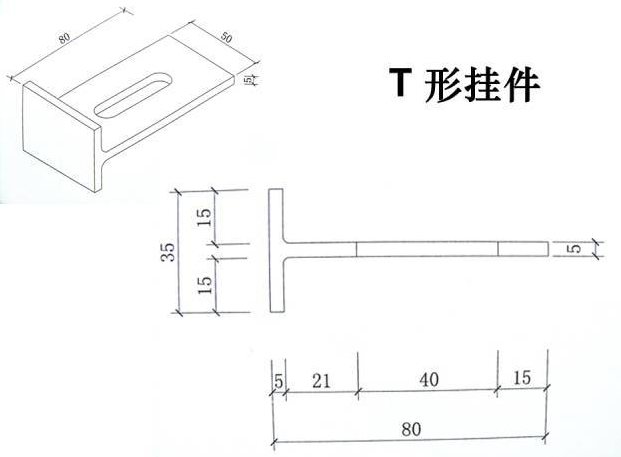

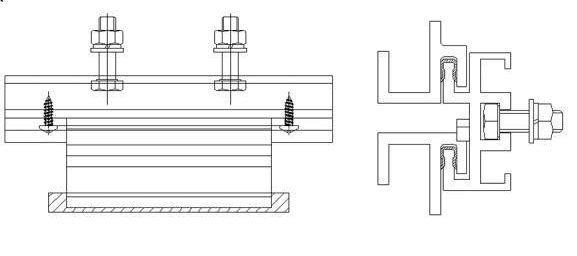

石材幕墙T形挂件
石材幕墙T形蝴蝶式挂件

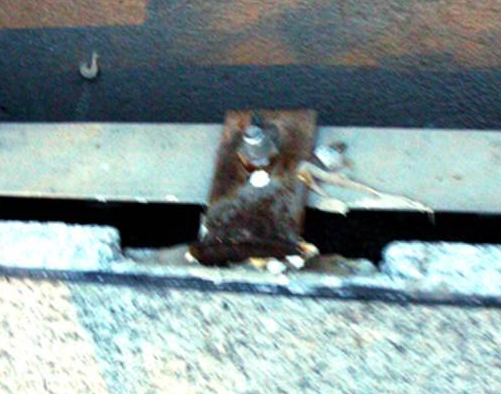

缺点:采用T形挂件容易生锈,槽口容易崩坏
说明:
150米以上花岗岩幕墙应釆用背栓连接;150米以下的花岗岩幕墙可以釆用短槽连接,但推荐使用背栓连接。
短槽连接应釆用L形挂件,不应釆用T形挂件(蝶形挂件)。
软弱的非花岗岩板应釆用背部连接。

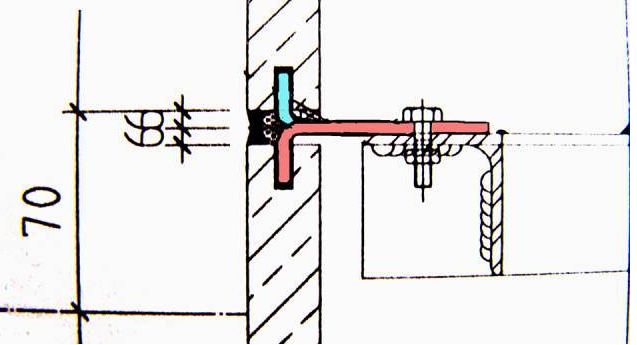

石材幕墙L形挂件
一挂一的L形铝合金挂钩

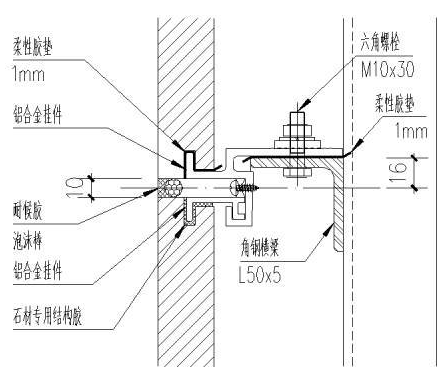

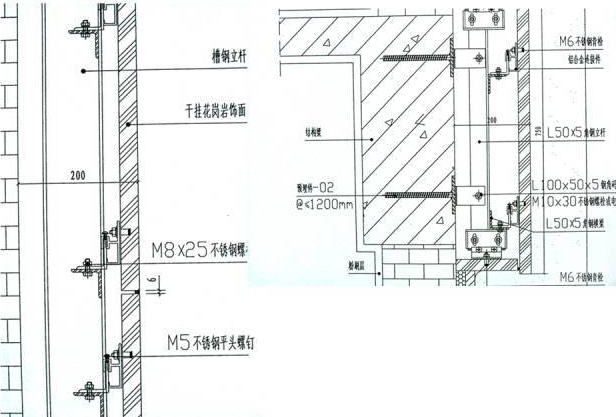

石材幕墙L形挂件竖节点图

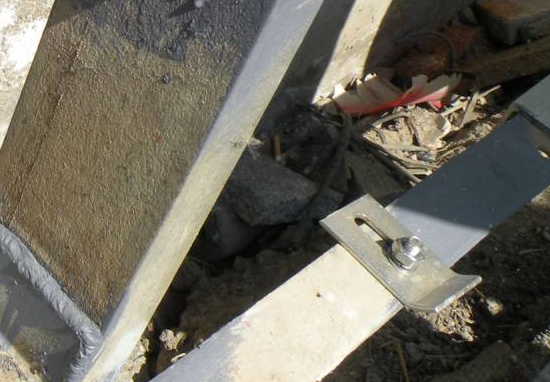

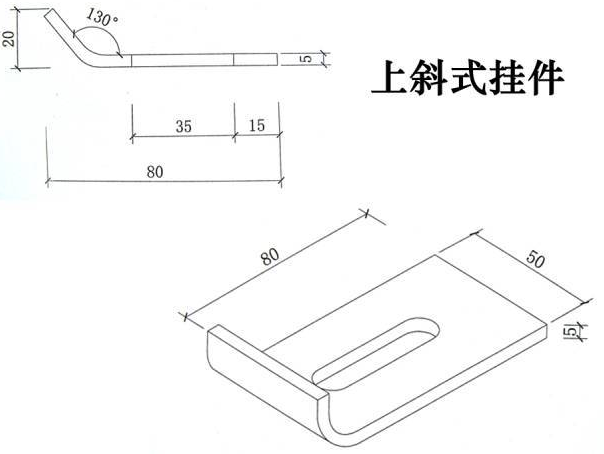

石材幕墙上斜式挂件
上斜式挂件竖向地震时容易跳出,造成安全隐患,所以不宜采用
振动台试验表明:当台面输入地震加速度相当于烈度10度时,短槽式连接产生破坏。而此时背栓式连接保持完好。
板边开槽后,槽口两边石材剩余厚度很小,地震下容易破损。

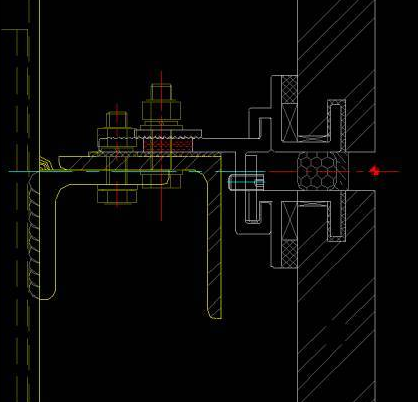

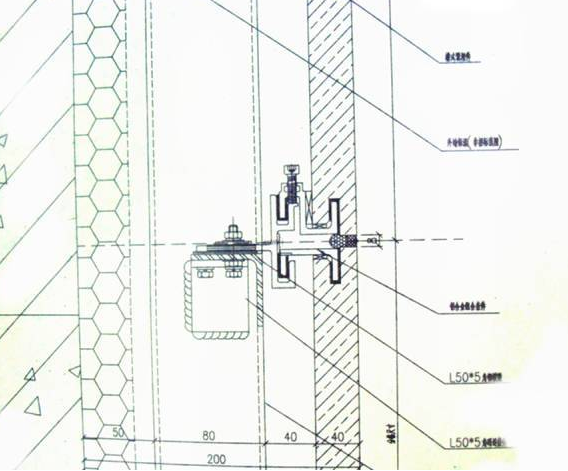

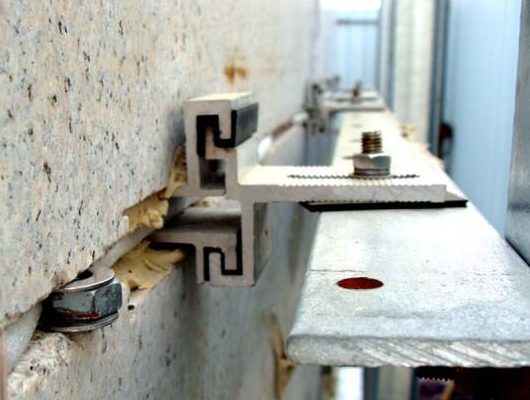

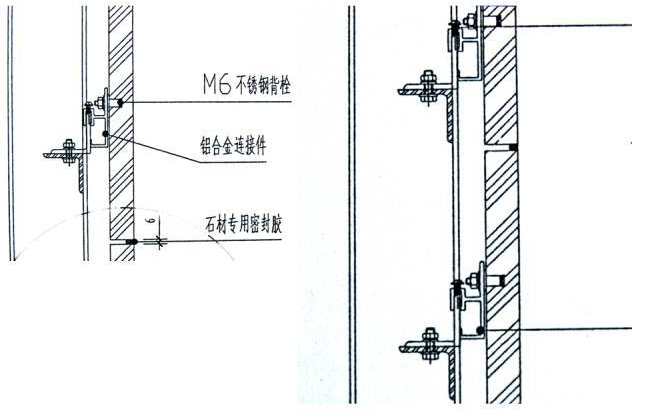

背栓式可用于多种连接
幕墙石材挂件材质
A2不镑钢相当于S304,只适合用于室内正常工作条件,不适合室外开放式石材连接;
A4不镑钢相当于S316,含合金钼,有较高的防镑性能,可用于室外开放式石材连接。
必须有背拴化学成分检验报告。
